SMT ad alta precisione e controllo cromatico: array COB e LED CSP

Lighting
|
8 apr, 2026
|
5 minute read

Nel lighting professionale e industriale, la qualità di un modulo LED nasce molto prima dell’accensione della luce. Nasce nella fase di assemblaggio SMT, dove precisione, ripetibilità e controllo dei parametri di processo determinano le prestazioni finali del prodotto.

È qui che si gioca una partita spesso invisibile a chi osserva solo il risultato finito: la coerenza tra i lotti, l’uniformità cromatica, la stabilità elettrica, la gestione termica e la capacità di replicare in serie ciò che funziona in prototipazione. In altre parole: quando si parla di produzione elettronica LED, l’SMT non è “una fase”, è un moltiplicatore di qualità.

In C-LED, il reparto SMT rappresenta il cuore tecnologico della produzione, progettato per gestire elevati volumi, geometrie complesse e soluzioni illuminotecniche avanzate, mantenendo costanti qualità e competitività. Un’impostazione industriale che ha un obiettivo chiaro: trasformare un progetto lighting in un prodotto affidabile, ripetibile e scalabile.



Perché l’assemblaggio SMT fa davvero la differenza nel lighting industriale

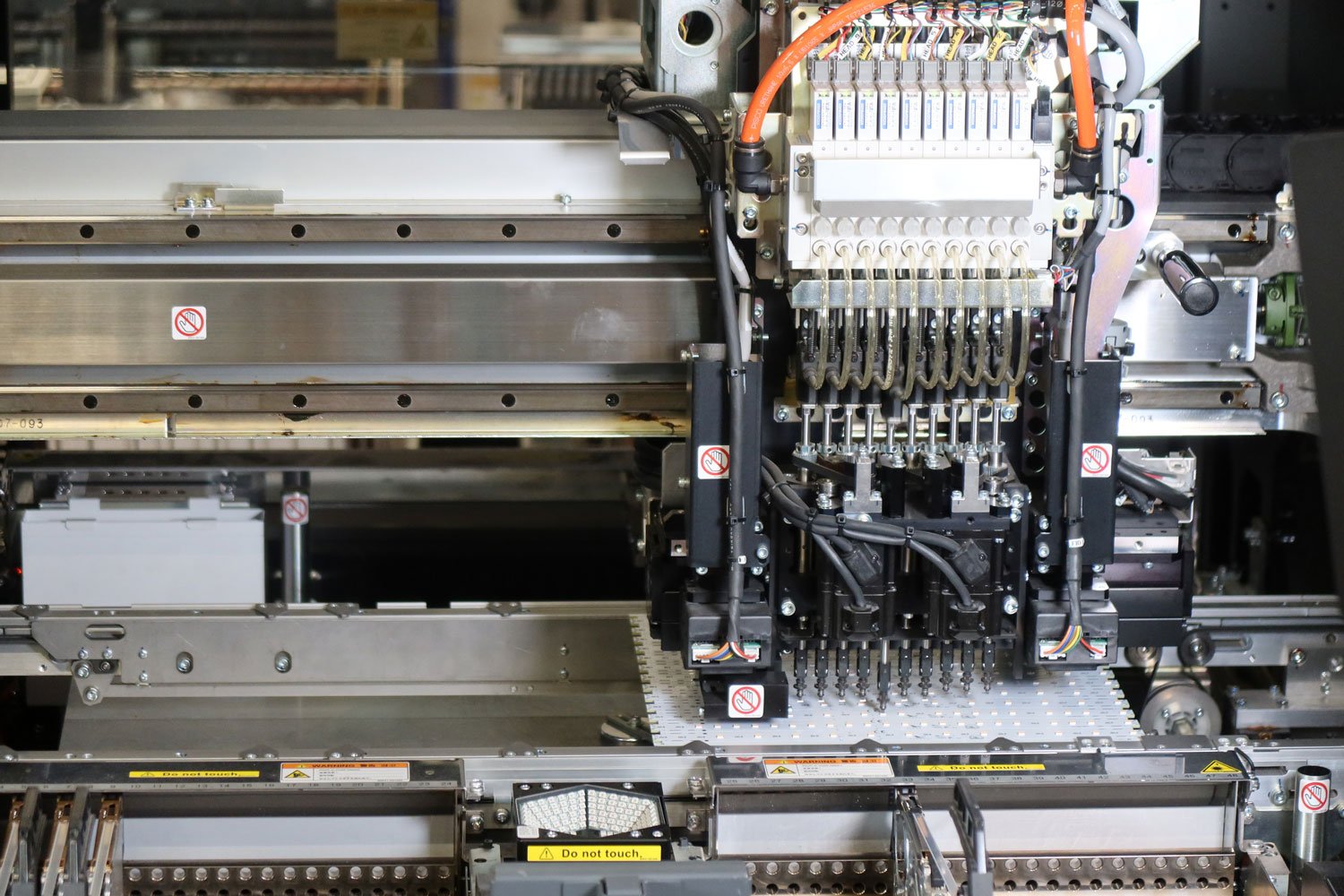

produzione_led

Se stai sviluppando un prodotto OEM o una soluzione custom per applicazioni professionali, sai già che le criticità più “costose” raramente emergono subito. Spesso compaiono quando:

  • aumentano i volumi

  • entrano in gioco più lotti di componenti

  • cambiano le condizioni di fornitura o di ciclo

  • si riducono i margini di tolleranza del progetto

In questi scenari, un reparto SMT strutturato permette di controllare ciò che conta davvero:

  • precisione di posizionamento dei componenti

  • stabilità del processo e ripetibilità del risultato

  • riduzione delle variabili manuali (meno errori, meno rilavorazioni)

  • tracciabilità e diagnosi rapide in caso di non conformità

  • controllo cromatico e gestione delle informazioni di binning

Nel lighting industriale, dove la luce è sempre più una variabile critica di progetto, la qualità dell’assemblaggio SMT diventa un vero fattore differenziante.



Due linee SMT per esigenze produttive differenti


Per rispondere a un mercato sempre più diversificato, C-LED ha strutturato il proprio reparto SMT con due linee pick & place automatizzate, ciascuna ottimizzata per applicazioni specifiche. Questa scelta non è solo “capacità produttiva”: è flessibilità industriale, perché permette di gestire in modo efficiente sia prodotti standardizzati sia progetti fuori formato o ad alto contenuto tecnico.

Linea SMT ad alta produttività


Questa linea è pensata per garantire continuità e velocità su produzioni medio-alte, mantenendo alti livelli di precisione e ripetibilità. Le sue caratteristiche principali includono:

  • area di lavoro fino a 800 × 600 mm

  • capacità produttiva fino a 65.000 componenti/ora

  • ideale per produzioni medio-alte e moduli LED standardizzati

In pratica, questa linea permette tempi ciclo ridotti e un’elevata stabilità di processo: elementi fondamentali per forniture industriali continuative, dove “fare presto” non deve mai significare “fare in modo variabile”.

Linea SMT per PCB di grandi dimensioni


Accanto alla linea ad alta produttività, C-LED dispone di una seconda linea SMT progettata per la gestione di PCB di grande formato, con lunghezze fino a 1.500 mm.

Questa configurazione è particolarmente adatta a:

  • moduli LED lineari

  • applicazioni industriali e professionali

  • progetti custom fuori standard

Il vantaggio reale? Mantenere un processo automatizzato anche su schede di grande formato riduce drasticamente le lavorazioni manuali e migliora la ripetibilità del risultato. E nel lighting professionale, ripetibilità significa uniformità percepita, minor rischio di scarti e maggiore affidabilità in installazione.

LED CSP e array COB custom: precisione micrometrica per progetti avanzati


produzione_led_1

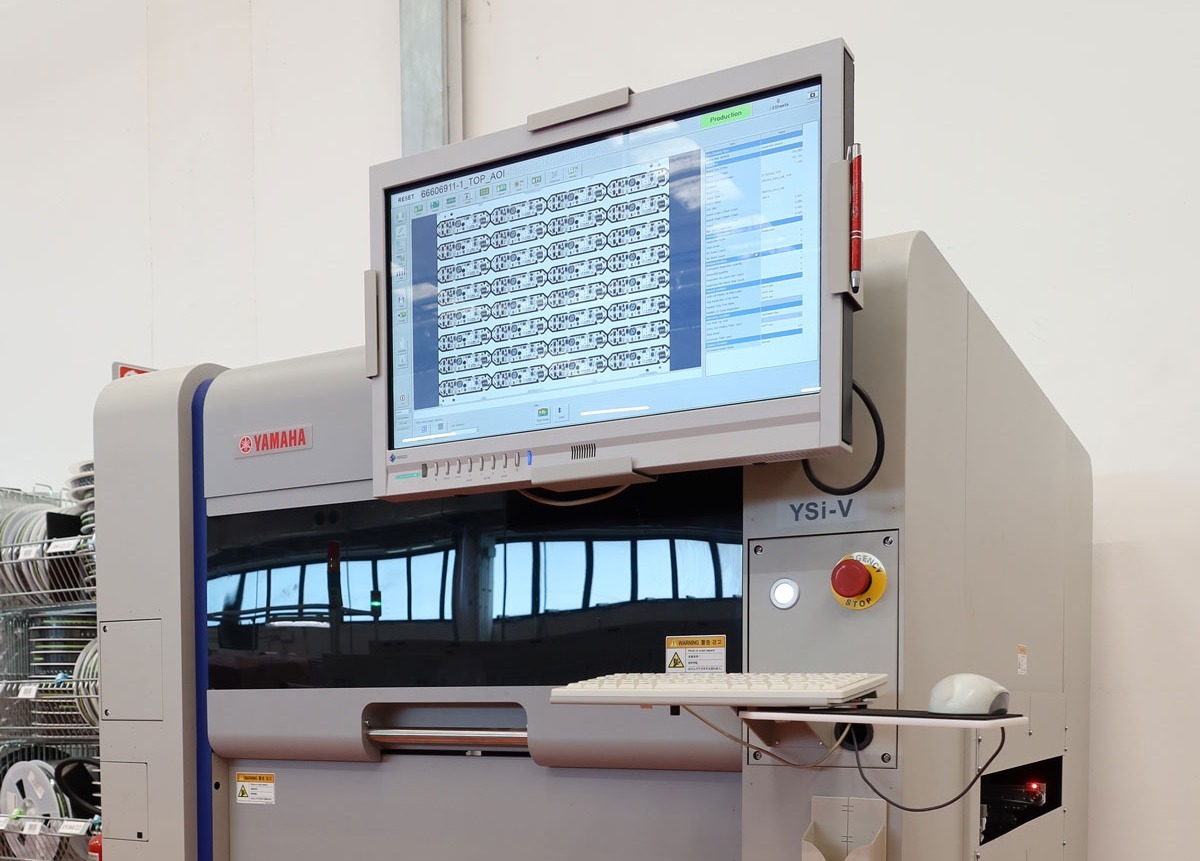

Uno degli elementi distintivi del reparto SMT C-LED è la capacità di montare LED CSP (Chip Scale Package): una tecnologia che richiede altissima precisione di posizionamento.

I LED CSP, per dimensioni e densità, non perdonano approssimazioni. Qui la qualità dell’assemblaggio non è un “plus”: è una condizione necessaria per ottenere prestazioni stabili e replicabili.

Grazie alle prestazioni delle linee pick & place, C-LED è in grado di realizzare:

  • array COB LED custom

  • spaziatura tra i componenti fino a 100–150 micron

  • layout ottimizzati per uniformità luminosa e gestione termica

Questa competenza apre possibilità progettuali importanti: più densità di potenza, controllo ottico più fine, geometrie personalizzate e maggiore libertà di design. In applicazioni ad alte prestazioni, dove efficienza, uniformità e dissipazione sono fattori critici, la precisione SMT diventa la base su cui costruire tutto il resto.


Tracciabilità e controllo cromatico: laseratura diretta sui moduli

Nel lighting industriale, la tracciabilità non è solo un requisito di qualità: è un vantaggio competitivo. Permette di gestire forniture complesse, di isolare eventuali anomalie e di trasformare i test di produzione in evidenze consultabili.

Entrambe le linee SMT integrano stazioni di laseratura automatica direttamente sui moduli, che consentono di incidere in modo permanente:

  • dati di tracciabilità

  • bin LED

  • informazioni illuminotecniche

  • logo cliente

  • QR Code con accesso ai dati di produzione e collaudo

Questo sistema elimina completamente le etichettature manuali e garantisce una tracciabilità completa e non rimovibile lungo tutto il ciclo di vita del prodotto.

Perché questa scelta è così rilevante?


Perché collega in modo diretto il prodotto fisico ai suoi dati. E quando parliamo di produzione OEM, i dati non sono un dettaglio: sono ciò che rende un processo governabile.

Con una tracciabilità impostata in questo modo, diventa più semplice:

  • associare ogni modulo al suo lotto e al suo binning Led utilizzato

  • facilitare l’assistenza tecnica e le analisi post-vendita

  • supportare la qualità dichiarata con evidenze interne

  • ridurre i tempi di diagnosi in caso di non conformità


Assemblaggio e controllo: un processo integrato (non una singola fase)


produzione_led_2

L’assemblaggio SMT in C-LED non è un’operazione isolata. È parte di un processo integrato che include tecnologie e controlli pensati per stabilizzare la produzione e intercettare anomalie in fase precoce.

Tra gli elementi chiave:

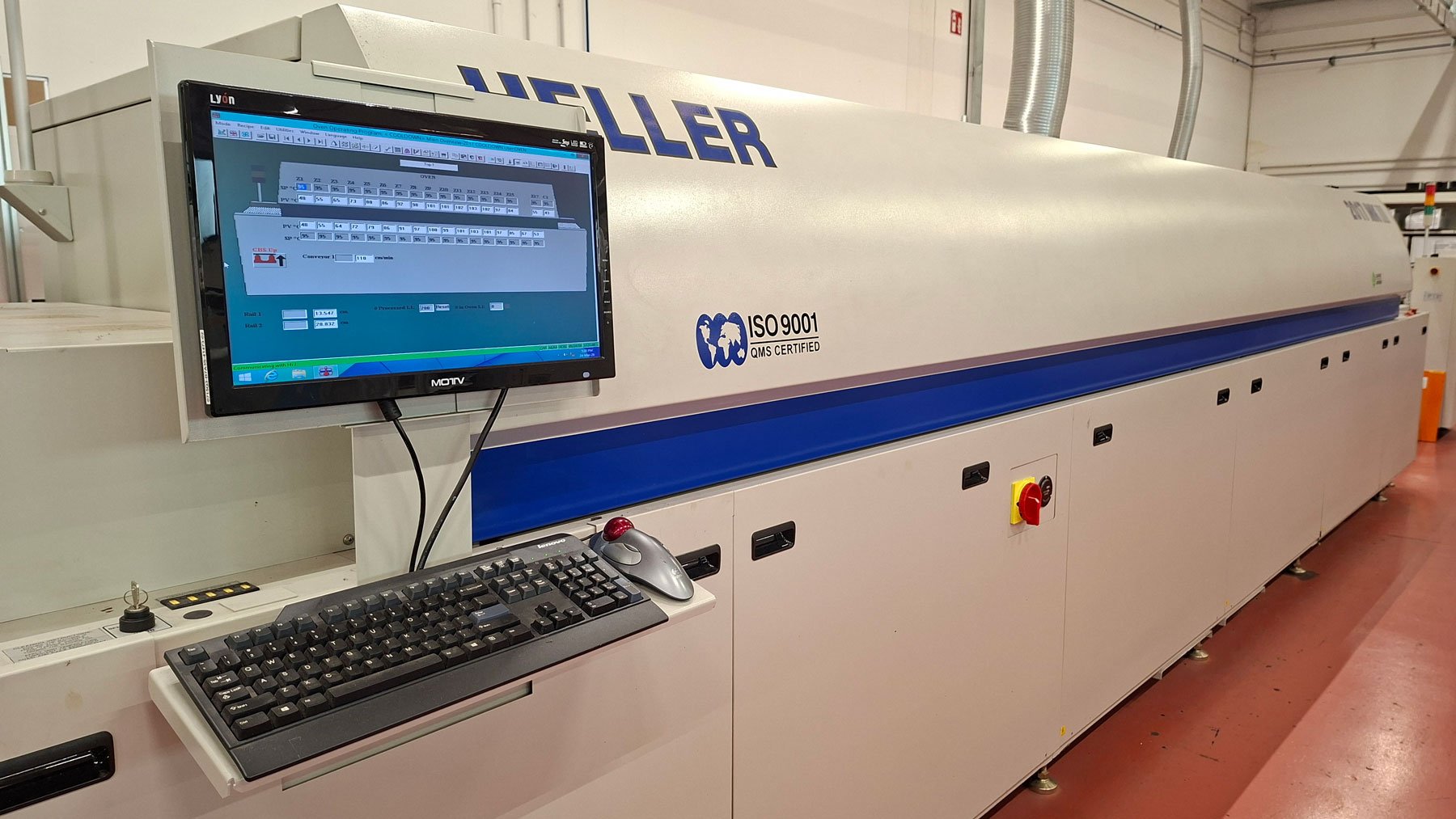

  • forni di rifusione a 17 zone e 34 heaters (17 superiori + 17 inferiori) per ottenere la massima precisione e controllo dei gradienti termici nei 2 assi X e Z

  • gestione di substrati in metal core e rame ad alta conducibilità termica

  • sistemi di AOI (Automatic Optical Inspection) per il controllo qualità di processo

Forni di rifusione a 17 zone: controllo termico = stabilità


Nel montaggio SMT, il profilo termico influenza direttamente la qualità della saldatura e la stabilità del componente. Un controllo accurato riduce difetti come saldature fredde, micro-ponti o stress termici indesiderati.
In un settore come il lighting, dove affidabilità e durata contano quanto le prestazioni, questo aspetto è determinante.

Substrati metal core e rame: la produzione incontra la termica


Molti moduli LED richiedono supporti con alta capacità di dissipazione. Gestire correttamente substrati in metal core o rame significa lavorare su materiali più tecnici, spesso più complessi da assemblare, ma fondamentali per:

  • stabilità delle prestazioni

  • durata nel tempo

  • riduzione del rischio di derating o decadimenti

AOI: controllo di processo, non solo controllo finale


L’AOI non è un controllo “di facciata”. È un metodo per aumentare la qualità intercettando difetti prima che si trasformino in scarti o rilavorazioni a valle. In ottica industriale, l’AOI aiuta a mantenere stabile la produzione nel tempo e a ridurre i costi di non qualità.


Valore per il cliente industriale: cosa cambia davvero per un OEM


Un reparto SMT strutturato in questo modo si traduce, per i clienti OEM, in vantaggi concreti:

  • uniformità tra i lotti produttivi

  • affidabilità delle prestazioni illuminotecniche

  • maggiore libertà progettuale

  • riduzione dei costi di non qualità

  • tempi di consegna più prevedibili

Questi benefici non sono teorici. Si vedono nei numeri (scarti, rilavorazioni, stabilità di fornitura) e si vedono sul prodotto installato: uniformità percepita, coerenza cromatica, affidabilità nel tempo.

Per un OEM, scegliere un partner con un processo SMT evoluto significa proteggere il progetto anche quando i volumi crescono e la complessità aumenta.

Come scegliere un partner per la produzione LED: checklist rapida


Se stai confrontando fornitori o vuoi capire “quanto è industriale” l’assemblaggio SMT del tuo partner, ecco alcune domande utili:

1. Flessibilità produttiva

  • Esistono linee dedicate per diverse tipologie di PCB (standard vs grandi formati)?

  • Qual è l’area massima lavorabile?

2. Precisione e capacità su tecnologie avanzate

  • Il reparto è in grado di gestire LED CSP e spaziature micrometriche?

  • Può realizzare array COB custom?

3. Tracciabilità e dati

  • La tracciabilità è integrata nel processo o affidata a etichette manuali?

  • Sono gestiti bin LED e informazioni illuminotecniche per singolo modulo?

4. Controllo di processo

  • Sono presenti AOI e controlli integrati in linea?

  • I profili termici sono controllati con forni multi-zona?

5. Gestione termica e materiali tecnici

  • Il reparto gestisce substrati metal core e rame ad alta conducibilità?

  • Come viene garantita la stabilità su materiali complessi?

Questa checklist aiuta a evitare l’errore più comune: valutare solo il prezzo unitario, trascurando i costi indiretti legati a variabilità, scarti, non conformità e ritardi.

Una visione industriale condivisa


Nel lighting professionale e industriale, la qualità non è un effetto collaterale. È il risultato di scelte produttive precise: linee SMT progettate per volumi e grandi formati, capacità di gestire tecnologie avanzate come CSP e COB custom, tracciabilità integrata tramite laseratura, controlli di processo con AOI e rifusione a profilo controllato, gestione di materiali ad alta conducibilità termica.

👉 Se stai sviluppando un progetto OEM o una soluzione LED industriale e vuoi ridurre variabilità, costi di non qualità e rischi in serie, il passo più utile è confrontarti con un team che può supportarti dall’industrializzazione alla produzione, con un reparto SMT che trasformi la precisione in standard.
