Progettare un apparecchio LED significa sapere non solo quanta luce produce, ma soprattutto come quella luce viene distribuita nello spazio. È questa informazione che permette di trasformare le prestazioni dell’apparecchio in un progetto illuminotecnico verificabile.
Per ottenere dati affidabili è quindi necessario caratterizzare il comportamento reale della sorgente attraverso misure fotometriche precise. Il fotogoniometro consente di rilevare l’intensità luminosa a differenti angolazioni e di ricostruire la distribuzione fotometrica dell’apparecchio, fornendo i dati necessari alla realizzazione delle curve e dei file utilizzati nei software di progettazione.
L’introduzione di un nuovo fotogoniometro nel percorso C-LED rafforza questo collegamento tra misura, sviluppo del prodotto e progettazione illuminotecnica, permettendo di trasformare la prestazione reale dell’apparecchio in un dato utilizzabile dal progettista.
Dalla luce reale al dato fotometrico
Una curva fotometrica non è una semplice rappresentazione grafica.

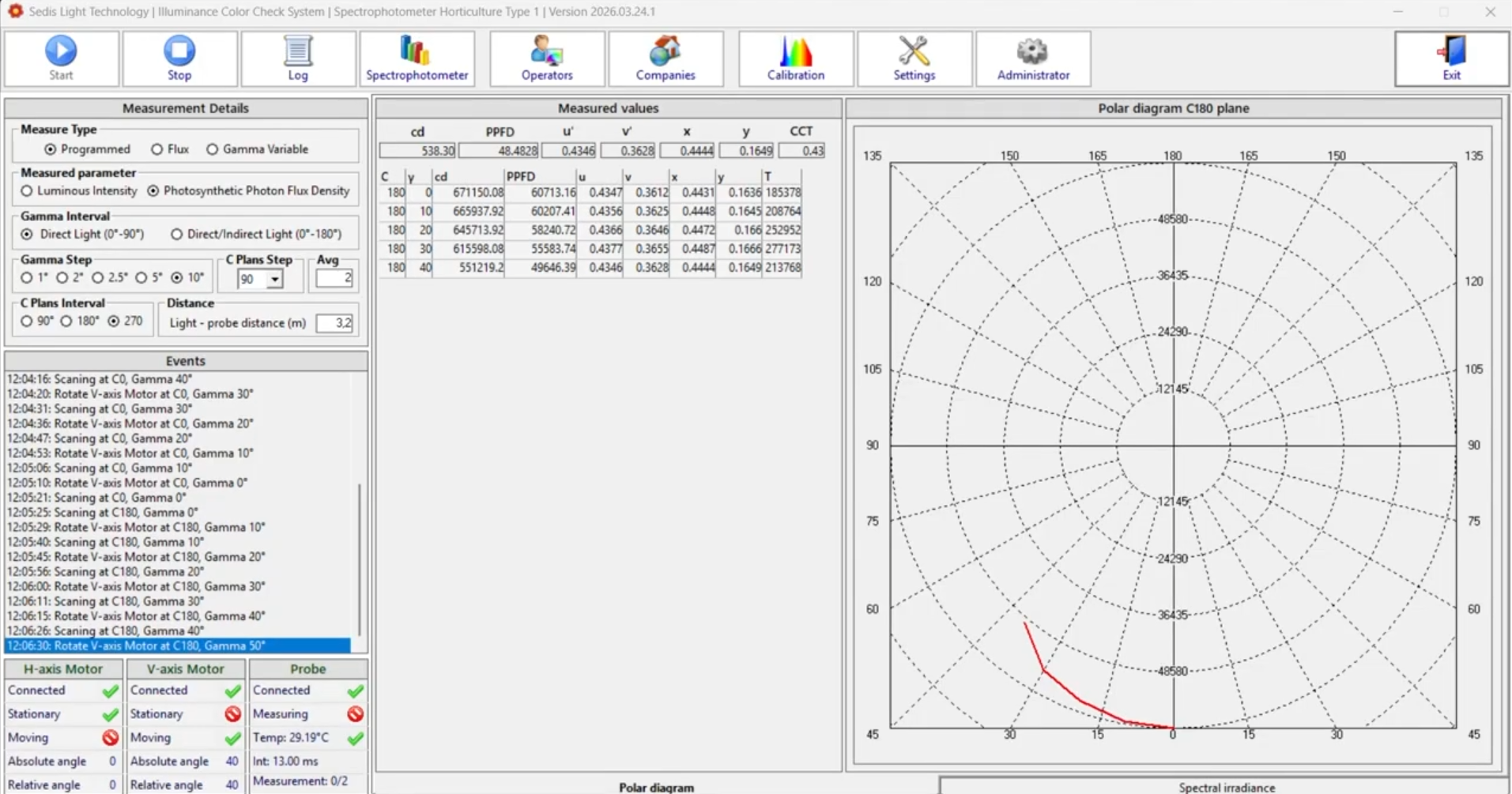

È la sintesi di una serie di misure che descrivono il comportamento dell’apparecchio in differenti direzioni. Il fotogoniometro acquisisce i valori di intensità luminosa secondo diverse posizioni angolari, costruendo progressivamente la distribuzione fotometrica dell’apparecchio.
Il risultato può essere rappresentato attraverso curve polari o altre elaborazioni utili alla lettura del comportamento luminoso.
Questo passaggio è fondamentale perché consente di conoscere prima dell’installazione dove viene effettivamente indirizzata la luce, quanto è concentrata e come si distribuisce nello spazio.
La misura diventa quindi il collegamento tra prodotto fisico e progettazione illuminotecnica digitale.
Perché la fotometria LDT è importante nella progettazione
Nel workflow del Lighting Designer, il dato fotometrico deve essere facilmente trasferibile nel software utilizzato per il progetto.
Il formato LDT/EULUMDAT è ampiamente utilizzato in Europa per lo scambio dei dati fotometrici degli apparecchi e può essere importato in strumenti di progettazione come DIALux e Relux.
Questo permette di utilizzare il comportamento misurato dell’apparecchio all’interno di simulazioni che possono riguardare ambienti, superfici e configurazioni differenti.
La qualità del dato di partenza diventa quindi essenziale.
Una distribuzione fotometrica misurata correttamente permette di effettuare valutazioni più attendibili su illuminamento, uniformità, orientamento degli apparecchi e quantità di luce disponibile nelle diverse aree del progetto.
Il file LDT diventa così molto più di un documento tecnico: è il modello digitale dell’apparecchio utilizzato dal progettista.

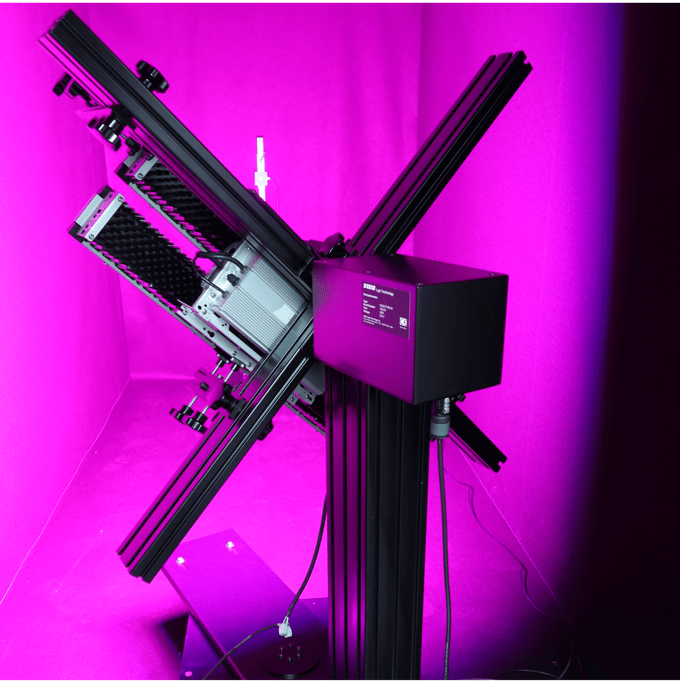

Fotogoniometro: cosa misura realmente
Il principio di funzionamento del fotogoniometro consiste nel rilevare l’intensità luminosa dell’apparecchio a differenti angoli.
Il sistema di misura costruisce una matrice di valori che descrive la distribuzione della luce nelle diverse direzioni. Questi dati vengono successivamente elaborati per ottenere il modello fotometrico utilizzabile nei software di progettazione.
La misura può quindi evidenziare caratteristiche che una semplice misurazione del flusso totale non sarebbe in grado di mostrare.
Due apparecchi possono avere un flusso luminoso simile ma produrre distribuzioni completamente differenti. Uno può concentrare maggiormente la luce in una determinata direzione, mentre l’altro può distribuirla in modo più ampio.
Dal punto di vista progettuale, sono due prodotti diversi.
È proprio per questo che flusso luminoso e distribuzione fotometrica devono essere considerati insieme.
Dalla curva fotometrica alla simulazione illuminotecnica
Una volta ottenuto il file LDT, il Lighting Designer può inserirlo nel proprio ambiente di progettazione e valutarne il comportamento all’interno dello spazio reale.
La simulazione permette di studiare configurazioni differenti prima dell’installazione, modificando posizione, orientamento, numero di apparecchi e caratteristiche dell’ambiente.
Questo è particolarmente importante nei progetti in cui la distribuzione della luce è determinante.
Un apparecchio progettato per illuminazione lineare, ad esempio, richiede una distribuzione differente rispetto a un prodotto destinato a un’illuminazione più concentrata. Allo stesso modo, un sistema pensato per una superficie verticale o per un’area di lavoro può richiedere caratteristiche fotometriche diverse da quelle necessarie per un’illuminazione uniforme di un ambiente.
La fotometria LDT permette quindi di portare queste differenze direttamente all’interno della fase di progettazione.
Misurare prima di progettare: il vantaggio per il Lighting Designer
Per chi progetta illuminazione, poter lavorare con dati fotometrici misurati significa ridurre il margine di incertezza.
La simulazione non sostituisce la realtà, ma parte da una rappresentazione quantitativa del comportamento dell’apparecchio.
Questo permette di confrontare soluzioni differenti sulla base di parametri concreti e di verificare se un determinato prodotto è coerente con gli obiettivi del progetto.
Il vantaggio emerge soprattutto nei progetti in cui sono richiesti livelli di illuminamento e uniformità precisi o quando l’apparecchio deve essere integrato in geometrie particolari.
Per un produttore, inoltre, poter caratterizzare internamente un apparecchio significa ridurre la distanza tra sviluppo del prodotto e documentazione tecnica necessaria alla sua progettazione.
Il valore della caratterizzazione interna nello sviluppo LED
La fotometria non dovrebbe essere considerata soltanto una fase documentale successiva alla produzione.
Può diventare uno strumento di sviluppo.
Durante la progettazione di un nuovo apparecchio, infatti, le misure possono aiutare a confrontare differenti configurazioni ottiche, valutare l’effetto di modifiche al prodotto e verificare la coerenza tra simulazione e risultato reale.
Questo approccio è particolarmente utile per le soluzioni LED personalizzate, dove geometria, ottica e caratteristiche dell’apparecchio possono essere sviluppate in funzione di un’applicazione specifica.
C-LED si presenta come azienda specializzata nella progettazione e produzione di applicazioni elettroniche e soluzioni di illuminazione personalizzate sulle esigenze del cliente.
L’introduzione di nuove capacità di misura si inserisce quindi in un percorso in cui progettazione e caratterizzazione possono dialogare più direttamente.
Quando la curva fotometrica diventa uno strumento di progettazione
Il valore della fotometria LDT emerge soprattutto quando il dato viene utilizzato per prendere decisioni.
Una curva fotometrica permette di comprendere la direzione prevalente dell’emissione, l’ampiezza della distribuzione e il comportamento dell’apparecchio nei diversi piani.
Il Lighting Designer può quindi utilizzare queste informazioni per valutare la compatibilità del prodotto con il progetto e simulare diverse configurazioni prima di procedere all’installazione.
Questo riduce la necessità di affidarsi esclusivamente a ipotesi progettuali o a valori nominali.
Il dato fotometrico diventa parte del processo decisionale.
Fotometria e qualità del progetto
La qualità di una simulazione dipende dalla qualità dei dati utilizzati.
Questo principio è particolarmente importante quando si lavora su progetti complessi, nei quali una distribuzione luminosa non corretta può generare differenze significative tra simulazione e risultato reale.
Per questo la caratterizzazione fotometrica deve essere eseguita attraverso metodi affidabili e riproducibili.
Il valore del nuovo fotogoniometro C-LED va quindi letto all’interno di questa logica: aumentare la capacità di misurare significa aumentare la possibilità di validare il comportamento reale degli apparecchi e fornire al progettista dati utilizzabili.
La misura non è separata dalla progettazione. Ne rappresenta una delle basi.
Dallo sviluppo del prodotto al file LDT
Il percorso può essere visto come una sequenza semplice.
Prima viene definito il prodotto e la sua configurazione ottica. Successivamente l’apparecchio viene caratterizzato attraverso la misura fotometrica. I dati ottenuti vengono elaborati e utilizzati per costruire il relativo file LDT.
A quel punto il prodotto può entrare nel workflow del Lighting Designer come modello digitale.
Il vantaggio è particolarmente evidente per gli apparecchi custom: quando geometria e distribuzione della luce sono sviluppate per un’applicazione specifica, poter ottenere dati fotometrici coerenti con la configurazione reale permette di trasferire più rapidamente il risultato della progettazione nella fase di calcolo.
Un dato utile anche per il confronto tra soluzioni
La disponibilità di file fotometrici standardizzati facilita inoltre il confronto tra apparecchi differenti.
Il progettista può utilizzare i dati all’interno dello stesso ambiente software e valutare come cambiano i risultati al variare dell’apparecchio.
Questo consente di confrontare non soltanto il flusso dichiarato, ma anche la distribuzione della luce e l’effetto della soluzione sull’intero progetto.
In questo senso, il file LDT rappresenta uno strumento di trasparenza tecnica: permette di lavorare con dati strutturati anziché con sole informazioni commerciali.
Il nuovo fotogoniometro C-LED: misurare per progettare meglio
L’introduzione di un nuovo fotogoniometro rafforza quindi un passaggio importante nella gestione del prodotto LED: portare la misura all’interno del processo di progettazione.
Ciò significa poter contare su dati fotometrici utili alla simulazione e alla valutazione dell’apparecchio. Per chi sviluppa il prodotto significa invece poter verificare il comportamento reale dell’ottica e confrontarlo con gli obiettivi definiti durante il progetto.
Il valore non è quindi soltanto nella strumentazione, ma nel collegamento tra misura, sviluppo e progettazione.
È questo collegamento che permette di passare dalla luce reale a un modello digitale utilizzabile nel progetto.
Quando la misura guida il progetto
Per progettare bene la luce servono dati affidabili.
La fotometria LDT permette di trasformare la distribuzione luminosa misurata di un apparecchio in un modello utilizzabile nei principali strumenti di progettazione illuminotecnica.
Con il nuovo fotogoniometro, C-LED rafforza la propria capacità di caratterizzare le soluzioni LED e di supportare lo sviluppo di prodotti destinati ad applicazioni professionali e personalizzate.
Il vantaggio è concreto: poter partire da una distribuzione fotometrica misurata significa progettare sulla base del comportamento reale dell’apparecchio.
